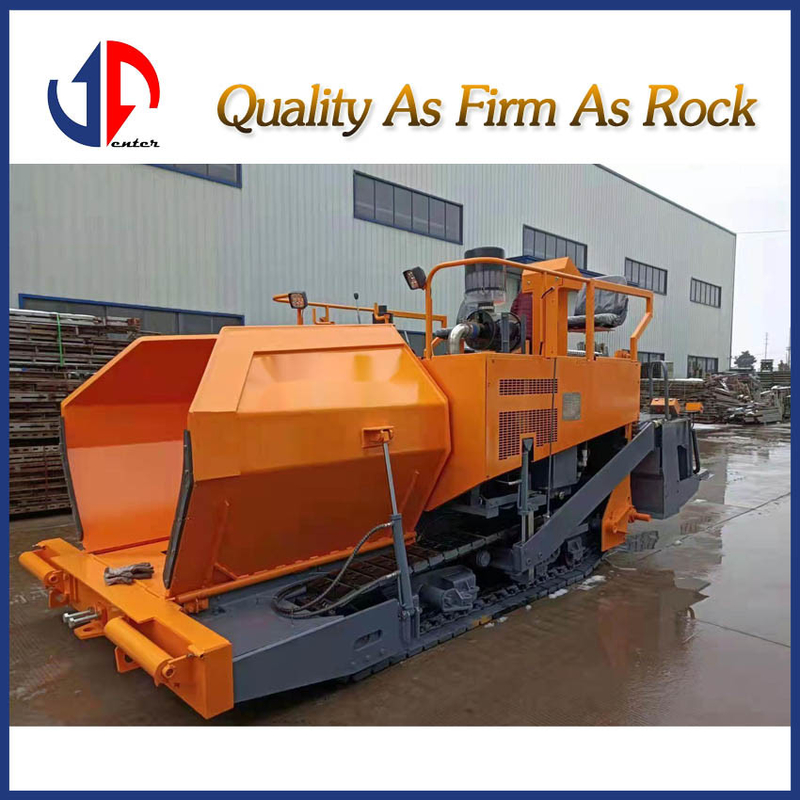

JAP60C Asphalt Paver Asphalt RCC Proyek paving Jalan cepat dan jalan tinggi

JAP60CAspal Paver

JAP60C paver aspal cocok untuk paving bahan aspal Ini banyak digunakan untuk pembangunan jalan raya, jalan kota, plaza, dan tempat parkir dll
Mesin ini adalah penggerak mekanik - hidrolik dan dilengkapi dengan double hidraulik ekstensi screed dan unit penyeimbang otomatis.LTL60C paver aspal dapat paving jalan dengan leveling yang baik dan kepadatan tinggiBagian-bagian yang rentan menggunakan bahan yang dapat dipakai untuk memastikan kinerja.

Model:JAP60C
Jenis: Crawler

Parameter
Lebar paving (mm) 2500-6000
Ketebalan paving (mm) 10-250
Kecepatan perjalanan (km/jam) 1,55 ∙ 4,62 km/jam
Kecepatan paving (m/menit) 2,03 ∼6,07 m/menit
Kelembaban 3mm/3m
Maks. output teoritis (t/h) 220
Kapasitas hopper (t) 10
Kapasitas pendakian maksimum 20%
Berat keseluruhan 11-12 ton

Ukuran keseluruhan 5820*6034*2995 (ukuran transportasi:5820*2494*2450)
Mesin 4JR3AG7 didinginkan air 4 silinder 55Kw/2000r/min
Tangki diesel 118L

Spesifikasi Teknis
Sistem Penggerak
Seluruh mesin digerakkan secara mekanik-hidraulik.Bagian depan mesin terhubung dengan pompa aliran terbagi untuk memasok daya ke komponen sebagai berikut:1. alat penggerak crawler2. pengantar dan pengisi penggerak 3. alat pengubah dan penggetar4. hopper lipat masuk dan keluar, menggeliat ke atas dan ke bawah dan silinder lainnya
Perangkat Perjalanan
Ini terdiri dari gearbox, transfer case, kopling perjalanan dan transmisi rantai. Roda rantai yang digerakkan mengaktifkan crawler.
Mode Bantalan Berat
Ada dua crawler. Patch crawler dikonfigurasi dengan karet. Setiap area sentuhan tanah crawler adalah 2672 × 300mm.
Pengemudi
Kopling perjalanan dioperasikan oleh silinder hidrolik. Rem dapat membuat mesin berputar di tempat aslinya.

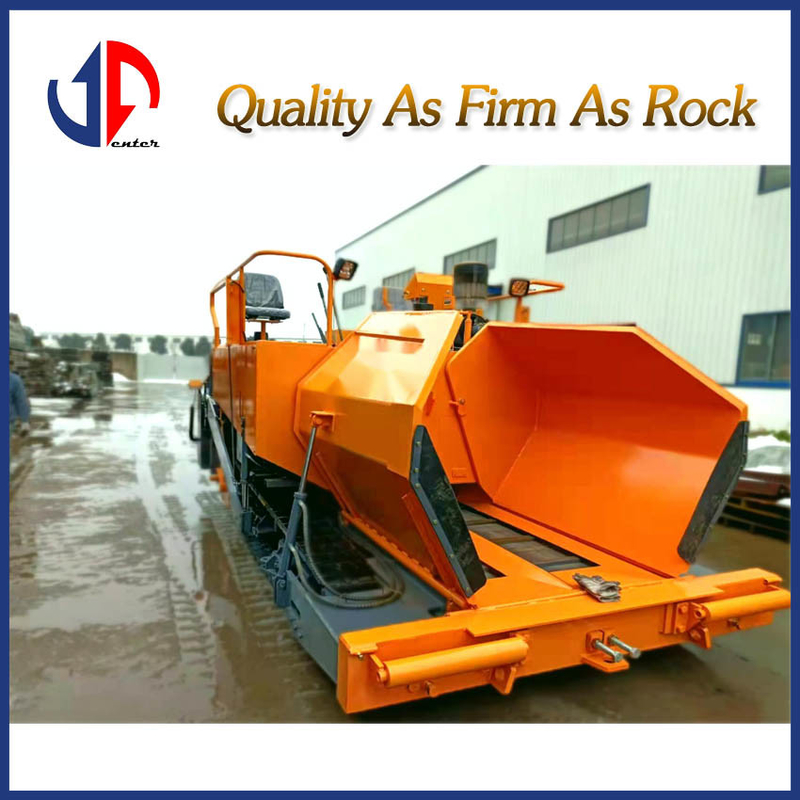

Hopper
Kapasitasnya adalah 10 ton dan dioperasikan oleh silinder hidrolik untuk seluruh pembuangan.
Rol push
Roller dapat berayun untuk mendorong roda belakang truk.
Conveyor
Conveyor kiri dan kanan dikendalikan secara independen.
Sistem Feeder
Sistem ini menggunakan pengumpan sekrup yang bilahnya terbuat dari bahan yang mudah dipakai dan mudah diganti.
Sistem Listrik
Sistem ini dilengkapi dengan dua baterai.
Canopy
Ini terdiri dari tabung baja dan kain.
Sensor perataan otomatis
Ini memiliki dua longitudinal yang digunakan untuk penyesuaian tingkat otomatis.
Perangkat Kerja
Terdiri dari dua bagian

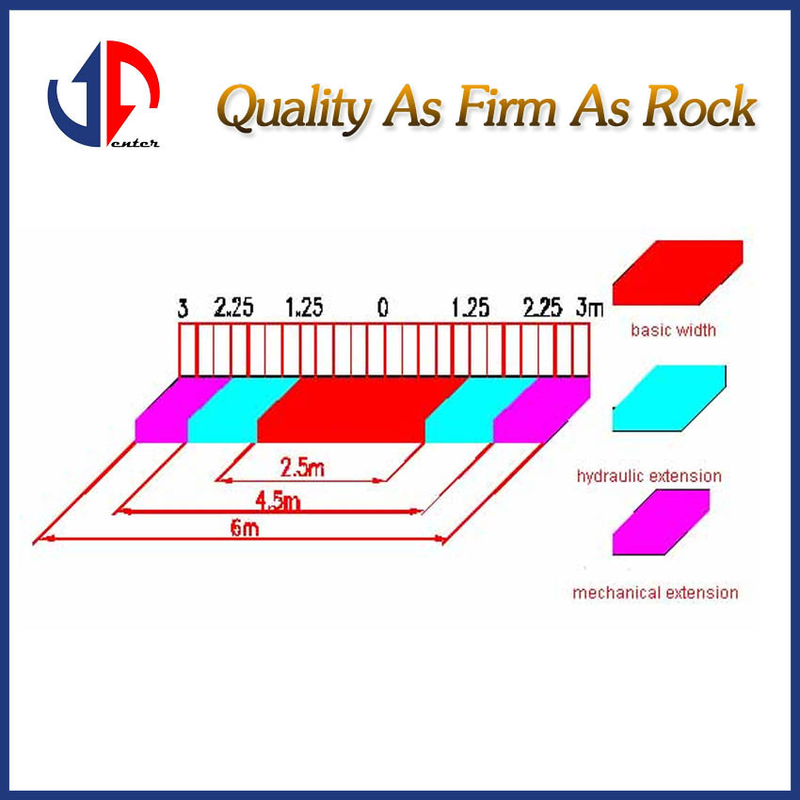

1.Screed lebar dasar 2500mm lengkungan max paving 0-4%
2. Frekuensi getaran 050 Hz
3. Lengan diperpanjang 0,75mm 2 segmen

JAP60C Aplikasi bahan paving
Aspal
RCC
Proyek paving
Jalan Express dan High Grade Road
Jalan kota
Landasan pacu bandara
Plaza dan taman

Kinerja Utama
1Dilengkapi dengan mesin Quancai 55KW dari Anhui di Cina, kekuatan yang kuat dan dapat diandalkan, dapat dimulai dalam kondisi suhu rendah.
2Konveyor kiri dan kanan yang independen dan pengumpan augerOperasi independen untuk konveyor L / R dan pengumpan auger, operasi yang mudah. Pengumpan auger diperpanjang secara mekanis.pisau pengumpan auger terbuat dari bahan yang dapat dipakai, penggantian yang nyaman untuk memastikan umur sekrup.

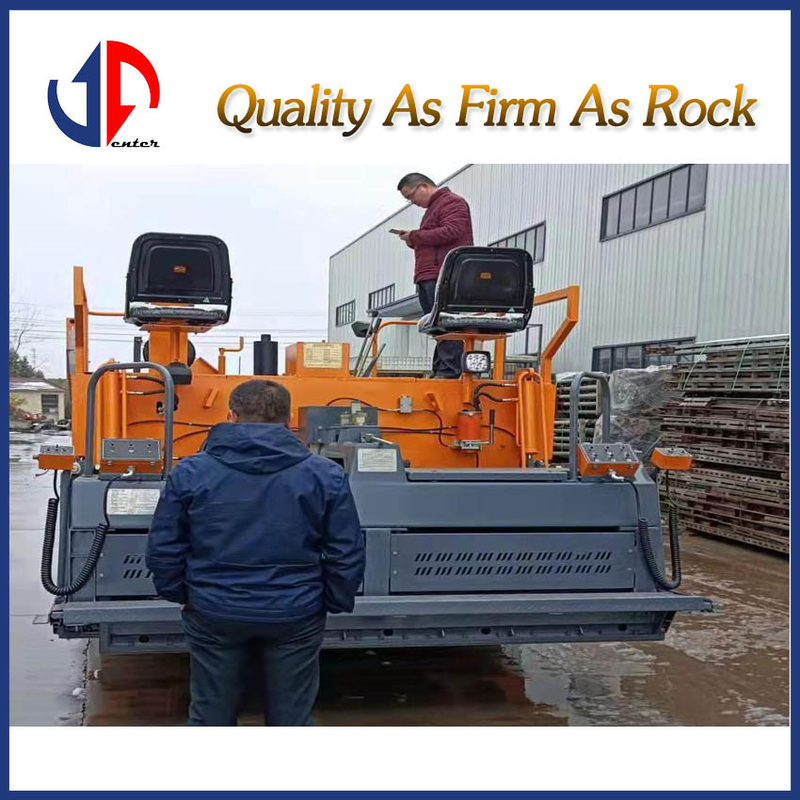

3Semua elemen kontrol terpusat pada platform operasi untuk operasi yang mudah. Meningkatkan efisiensi untuk menjamin kualitas trotoar.
4.Auto leveling unit untuk menawarkan Keandalan untuk jalan mulus
Mesin ini dilengkapi dengan probe penyeimbang otomatis, yang mencapai permintaan kelancaran jalan kelas tinggi dalam 3mm / 3m. Ini mengendalikan tepat waktu, nyaman dan intuitif.Hal ini dapat mencegah aspal dari pengisian yang sah untuk mengurangi biaya konstruksi. 5. diperpanjang ScreedScreed dapat diperpanjang stepless untuk memenuhi status paving yang berbeda, menghemat waktu penyesuaian lebar screed.
5Perangkat crawler yang kuat dan tahan lama, dengan kekuatan traksi yang kuat menggunakan struktur terapung dan tinggi yang dapat disesuaikan untuk roda dorong crawler, memastikan perjalanan yang stabil,sehingga rataan paving tidak dapat dipengaruhi oleh dasar jalan yang tidak halus.
6Perangkat crawler terdiri dari roda dorong yang dicelupkan selamanya dan lempeng crawler karet tahan lama dengan kekuatan perekat yang baik dan tidak mudah tergelincir dan melindungi jalan.
7.Sistem pembersih minyak bahan bakar listrik membuat bersih nyaman dan mengurangi intensitas kerja.
8.Teknik canggih dari sistem listrik, semua komponen yang dikendalikan yang terhubung ke kawat sesuai dengan kode sehingga kesalahan segera ditemukan dan diselesaikan.

Bagian Utama
1.Motor: Cina Quanchai merek, mesin didinginkan air.
2Pompa hidraulik dan motor getaran dari merek terkenal Cina.
3Kasus transfer menggunakan merek domestik dari Dongfeng Automobile Co., Ltd.
4Klep kontrol menggunakan merek domestik dari perusahaan Yuci Youyan.
5.Automatic leveling device menggunakan merek domestik canggih.
6.Sentralisasi pelumasan dari Huabeier.
7.High dan tekanan rendah katup kontrol arah dari Italia Atos perusahaan.

Catatan: Semua spesifikasi teknis yang disebutkan di atas mungkin akan berubah seiring perkembangan teknologi.
