Tempat asal:
Cina
Nomor model:
SD16 SD16C SD16E SD16F SD16L SD16R
Hubungi kami
| Model | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Mesin | Weihai WD10G178E25 | SHANGCHAI SC11CB184G2B1 | ||||
| Emisi | Cina-II | Cina-II | ||||
| Revolusi nominal | 1850 rpm | 1850 rpm | ||||
| Kekuatan bruto | 131kW ((175hp) @1850rpm | 131kW ((175hp) @1850rpm | ||||
| Tenaga bersih | 121kW ((160hp) @1850rpm | 121kW ((160hp) @1850rpm | ||||
|
Jumlah tabung- Bor × stroke |
6-126X130mm | 6-121X152mm | ||||
| Penghapusan | 9.726L | 10.5L | ||||
| Maks. torsi | 830N.m@1100-1200rpm | 843N.m@1300rpm | ||||
| Sistem pendingin | Kipas angin mekanik | Kipas angin mekanik | ||||
| Sistem DRIVE | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Sistem penggerak |
Diproduksi oleh SHANTUI, dengan efisiensi kerja yang tinggi Tingkat kerusakan rendah; transmisi, 3 gigi ke depan dan 3 gigi ke belakang. |
|||||
| Kecepatan perjalanan | Ke depan | 0~3.29km/h, 0~5.82km/h, 0~9.63km/h | ||||
| Ke belakang | 0~4.28km/h, 0~7.59km/h, 0~12.53km/h | |||||
| Konverter torsi | 3 elemen, satu tahap, 1 fase | |||||
| Transmisi |
Peralatan planet dan transmisi Penggerak hidraulik, pelumasan paksa |
|||||
| Arus roda gigi bevel |
Gear spiral bevel, pengurangan kecepatan satu tahap, pelumasan semprot |
|||||
| Kopling kemudi |
Multiple disk basah, disk spring dimuat, dioperasikan secara hidrolik, dioperasikan secara manual, saling terhubung dengan rem kemudi. |
|||||
| Rem |
Lembab, kontraksi band, kaki yang dioperasikan dengan pendorong hidraulik |
|||||
| Penggerak akhir | Gear Spur, pengurangan ganda, pelumasan percikan | |||||
| Sistem Chassis | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Jenis |
Jenis ayunan sinar semprot, struktur gantung dari bar equalizer |
|||||
| Jenis sepatu trek | Pemanis tunggal | Jenis lahan basah | ||||
| Jarak lintasan | 1880mm | 2300mm | ||||
| Lebar sepatu trek |
510/560/ 610mm |
610mm | 560mm | 560mm | 1100/950 mm | 1100/660 mm |
| Panjang landasan rel | 2430mm | 2365mm | 2935mm | |||
| Area grounding jalur | 24786cm2 | 29646cm2 | 29512cm2 | 29512cm2 | 64570cm2 | |
| Jumlah sepatu trek | 37 pcs/sisi | 39 pcs/sisi | 42 pcs/sisi | |||
|
Tekanan grounding (konfigurasi standar) |
58 kPa | 59.2kPa | 55 kPa | 55 kPa | 25 kPa | 25 kPa |
| Jumlah roller pembawa | 2 pcs/sisi | |||||
| Jumlah roller rel | 6 pcs/sisi | 7 pcs/sisi | ||||
| Pitch | 203mm | |||||
| Volume | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Kapasitas bahan bakar | 315L | |||||
| Kapasitas cairan pendingin | 62.8L | |||||
| Kapasitas minyak mesin | 24L | |||||
| Tangki minyak hidrolik | 112L | |||||
| Transmisi | 52L | |||||
| Poros penggerak | 70L | |||||
| Berat operasi | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
Berat operasi (standar) |
17000kg | 17370kg | 17346kg | 17500kg | 18460kg | 18460kg |
| BLADE | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Jenis pisau | Kemiringan lurus/U | Batubara-U | Selang lurus | Kemiringan lurus/sudut | Selang lurus | Bilah penanganan limbah |
| Kapasitas pisau | 3.5/4.8m3 | 6m3 | 3.5m3 | 3.5/3.2m3 | 3m3 | 8.3m3 |

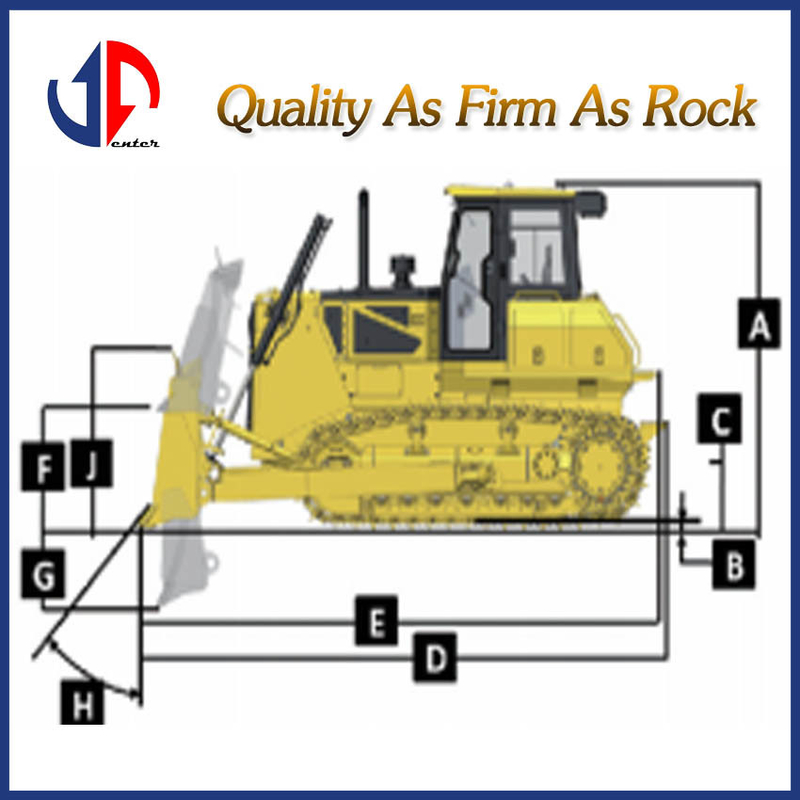

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
Ketinggian mesin (tanpa ROPS) |
3032mm | 3074mm | ||||
| Ketinggian gerbang rel | 65 mm | 101.5mm | ||||
| Kebersihan tanah | 400 mm | |||||
|
Panjang mesin (dengan pull bar) |
5140mm | 5427mm | 5345mm | 5350 | 5262mm | |
|
Max. mengangkat ketinggian pisau |
1095mm | 1005mm | ||||
|
Max. menggali kedalaman pisau |
540 mm | 485mm | ||||
| Sudut penggalian pisau | 55°±3° ((deg) | |||||
| Lebar bilah |
3455/ 3556mm ((Lengkung lurus/U) |
3900mm | 3455mm |
3455/4011mm (Lengkung lurus/sudut) |
4150 mm | |
| Ketinggian bilah |
1149/ 1120mm ((Lengkung lurus/U) |
1235mm | 1149mm |
1149/ 1040mm (Lengkung lurus/sudut) |
960mm | 1590mm |
|

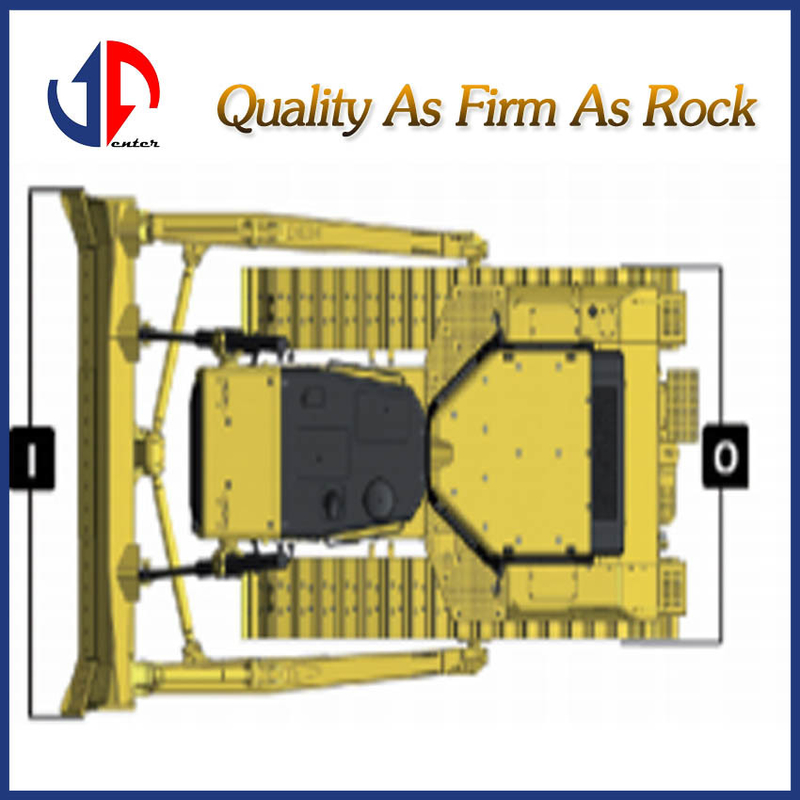

Lebar dari ujung kiri Sepatu trek ke ujung Sepatu jalur kanan (standar) |
2390mm | 2490mm | 2440mm | 2440mm | 3400mm | |
| Parameter RIPPER | ||||||
| Jenis | Pemangsa tiga cangkang | |||||
| Berat badan | 1631kg | |||||
| Max. kedalaman merobek | 572mm | |||||
| Max. ketinggian angkat | 592mm | |||||
|
Panjang Ripper (pada ripping terdalam) |
1580mm | |||||
| Lebar Ripper | 2080mm | |||||
|
Sudut keberangkatan (pada angkat tertinggi) |
32.1° | |||||
| Lebar ripping | 1900 mm | |||||
|
Jarak antara gigi pemangkas |
950 mm | |||||
